Настройка сопоставлений значений

Помимо переопределений полей, сопоставление значений (value mapping) — это приём, с помощью которого можно изменить отображение данных в визуализации.

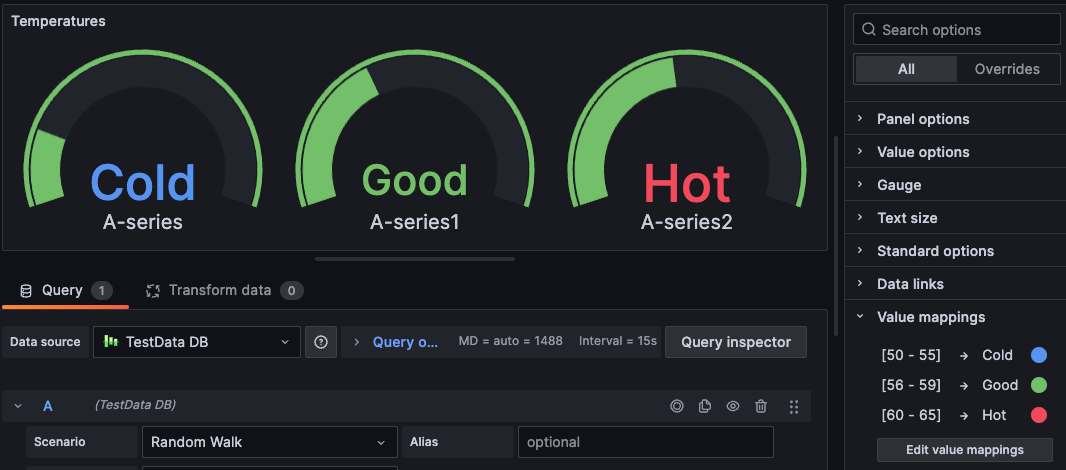

Например, сопоставление, применённое на следующем изображении, заставляет визуализацию отображать текст Cold, Good и Hot синим, зелёным и красным цветом для диапазонов температур вместо фактических значений температуры. Такое использование сопоставлений значений помогает быстрее и легче понимать и интерпретировать данные.

Сопоставления значений обходят форматирование единиц измерения, заданное в разделе Standard options редактора панели, например цвет или количество отображаемых десятичных знаков. Когда в панели присутствуют сопоставления значений, Grafana показывает их сводку в разделе Value mappings на панели редактора.

Поддерживаемые визуализации

Сопоставления значений можно настроить для следующих визуализаций:

Типы сопоставлений значений

Grafana поддерживает следующие типы сопоставления значений:

Value

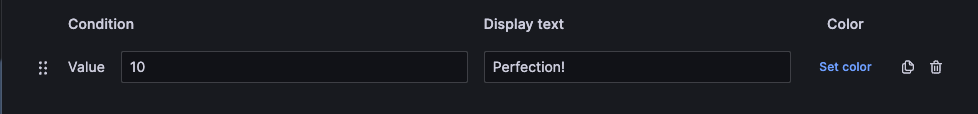

Сопоставление Value сопоставляет конкретные значения тексту и цвету. Например, можно настроить сопоставление так, чтобы все вхождения значения 10 отображались как Perfection!, а не как число. Используйте сопоставление Value, когда нужно отформатировать отдельное значение.

Range

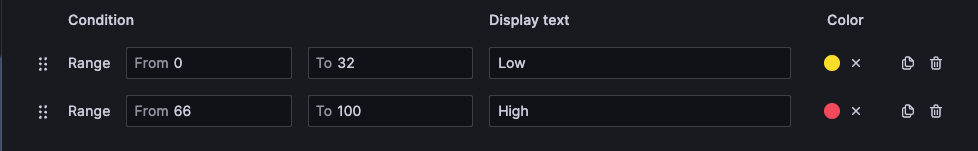

Сопоставление Range сопоставляет числовые диапазоны тексту и цвету. Например, если значение находится в определённом диапазоне, можно настроить сопоставление диапазона так, чтобы отображалось Low или High вместо числа. Используйте сопоставление Range, когда нужно отформатировать несколько непрерывных значений.

Regex

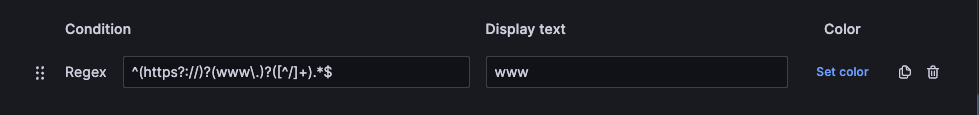

Сопоставление Regex сопоставляет регулярные выражения тексту и цвету. Например, если значение — www.example.com, можно настроить сопоставление значения по регулярному выражению так, чтобы Grafana отображала www и обрезала домен. Используйте сопоставление Regex, когда нужно отформатировать текст и цвет значения регулярного выражения.

Special

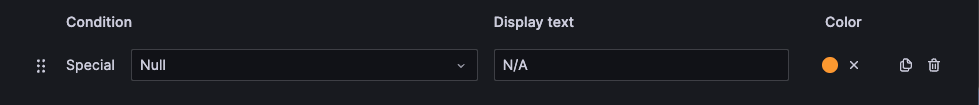

Сопоставление Special сопоставляет особые значения, такие как Null, NaN (не число) и логические значения true и false, тексту и цвету. Например, можно настроить сопоставление особого значения так, чтобы значения null отображались как N/A. Используйте сопоставление Special, когда нужно отформатировать необычные, логические или пустые значения.

Примеры

Ознакомьтесь со следующими примерами, чтобы подробнее узнать о сопоставлении значений.

Пример с временным рядом

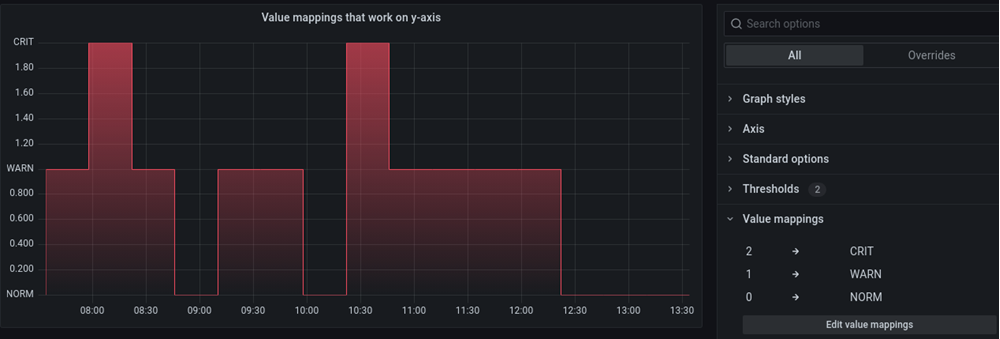

На следующем изображении показана визуализация временного ряда с сопоставлениями значений. Цвета сопоставления значений к этой визуализации не применяются, но отображаемый текст показывается на оси.

Пример со stat

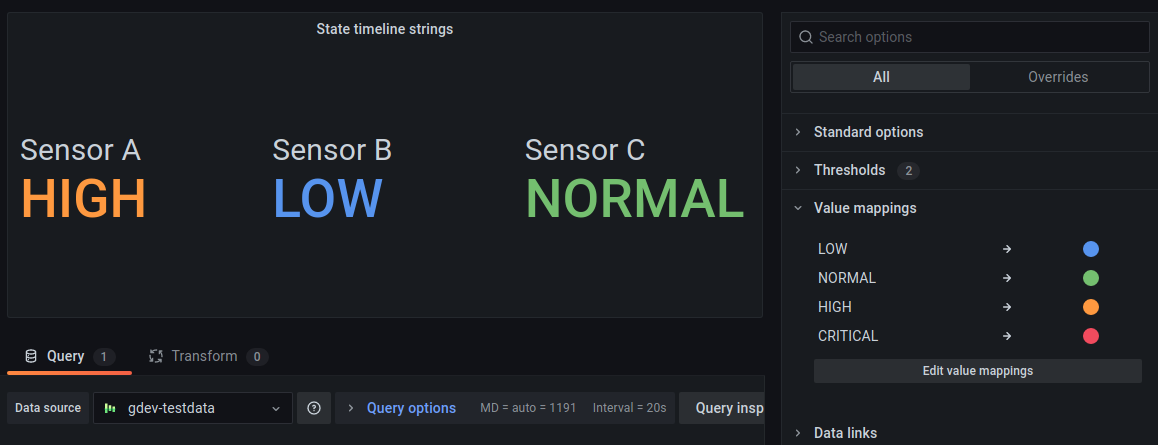

На следующем изображении показана визуализация stat с применёнными сопоставлениями значений и цветами текста. Можно скрыть спарклайн, чтобы он не мешал значениям.

Пример с bar gauge

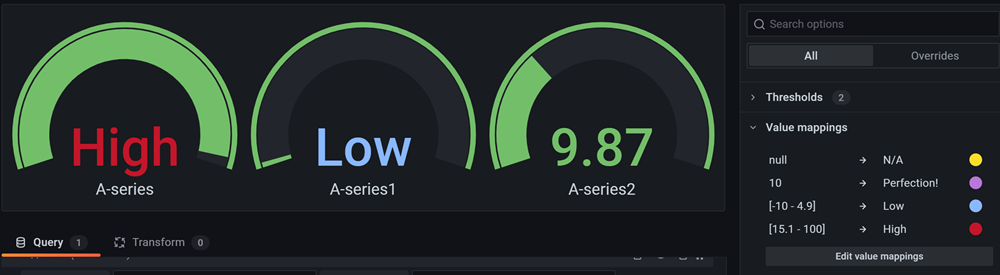

На следующем изображении показана визуализация bar gauge с сопоставлениями значений. Обратите внимание, что цвета сопоставления значений применяются к тексту, но не к индикаторам.

Пример с таблицей

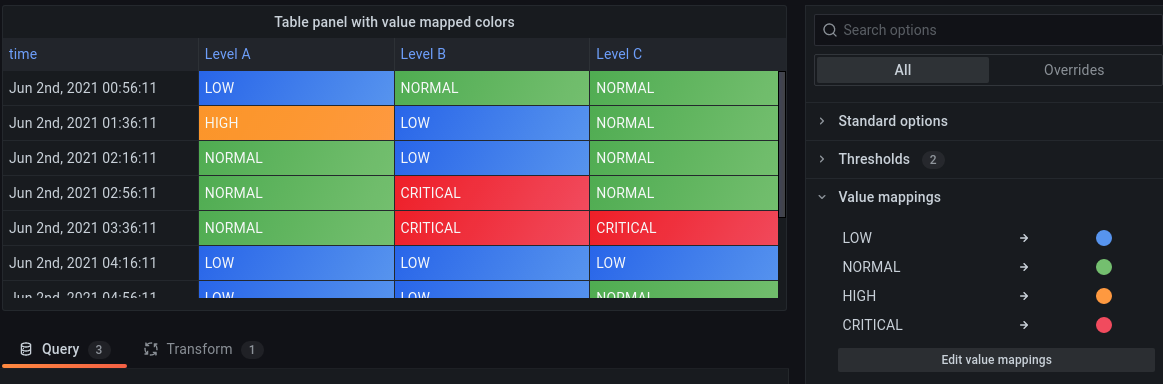

На следующем изображении показана визуализация таблицы с сопоставлениями значений. Если вы хотите, чтобы цвета сопоставления значений отображались в таблице, задайте для режима отображения ячеек значение Color text или Color background.

Пример регулярного выражения для многострочного текста

Если ваш источник данных возвращает многострочные строки — например, записи журнала событий Windows, содержащие разрывы строк \r\n, — шаблон регулярного выражения с . не будет соответствовать тексту за этими разрывами строк. Используйте [\s\S], чтобы соответствовать любому символу, включая символы новой строки.

Например, если вы хотите сопоставить любую многострочную запись журнала, начинающуюся с ERROR, с отображаемым текстом Error, шаблон ERROR.* будет соответствовать тексту только до первого символа новой строки и не сможет сопоставить всю запись.

Вместо этого следует использовать шаблон:

text Copy

ERROR[\s\S]*

Добавление сопоставления значений

1. Перейдите к панели, которую нужно обновить.

2. Наведите курсор на любую часть панели, с которой хотите работать, чтобы в правом верхнем углу появилось меню.

3. Щёлкните меню и выберите Edit.

4. Прокрутите до раздела Value mappings и разверните его.

5. Щёлкните Add value mappings.

6. Щёлкните Add a new mapping и выберите один из следующих вариантов:

   • Value — введите отдельное значение для сопоставления.
   • Range — введите начальное и конечное значения диапазона для сопоставления.
   • Regex — введите шаблон регулярного выражения для сопоставления.
   • Special — выберите особое значение для сопоставления.

7. (Необязательно) Введите отображаемый текст.

8. (Необязательно) Задайте цвет.

9. (Необязательно) Задайте значок (только для визуализаций canvas).

10. Щёлкните Update, чтобы сохранить сопоставление значений.

После добавления сопоставления кнопка Add value mappings заменяется кнопкой Edit value mappings. Щёлкните кнопку редактирования, чтобы добавить или обновить сопоставления.

1. Щёлкните Save dashboard.
2. Щёлкните Back, а затем Exit edit.
