Обзор панели

Панель Grafana — это визуальное представление данных, состоящее из запроса и визуализации. На панелях можно применять преобразования, которые обрабатывают результаты запроса до того, как они будут переданы на визуализацию. Панель можно дополнительно настроить, отформатировав данные и задав параметры визуализации.

У каждой панели есть редактор запросов, соответствующий выбранному на панели источнику данных. Редактор запросов позволяет построить запрос, возвращающий данные, которые вы хотите визуализировать.

Панели предлагают широкий выбор параметров форматирования и оформления: от раскраски по значениям полей до создания пользовательских единиц измерения. У каждой визуализации есть и собственные параметры, которые дают дополнительный контроль над отображением данных. Панели также можно перетаскивать и изменять в размерах, чтобы перестраивать их на дашборде.

Чтобы начать добавлять панели, убедитесь, что у вас настроен источник данных:

• Подробнее об использовании источников данных см. в разделе Источники данных.

• Подробнее об управлении источниками данных с правами администратора см. в разделе Управление источниками данных.

  Note

  Управление источниками данных доступно только в Grafana Enterprise и Grafana Cloud.

Обзор возможностей панели

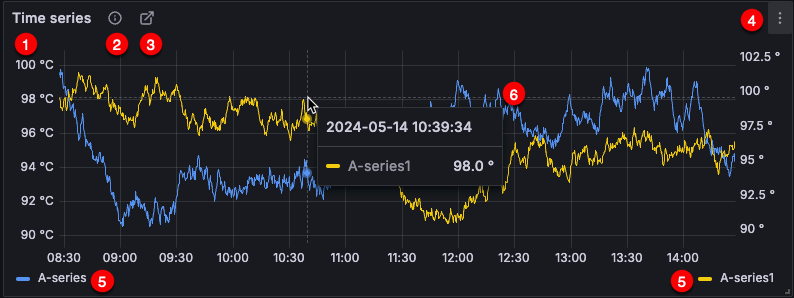

На следующем изображении и в описаниях показаны возможности панели:

1. Panel title — вы можете придумать собственные заголовки панелей или поручить Grafana создать их за вас с помощью функций генеративного ИИ.
2. Panel description — вы можете написать собственные описания панелей или поручить Grafana создать их за вас с помощью функций генеративного ИИ
3. Links — добавляйте ссылки на панели на другие дашборды, панели или внешние сайты.
4. Panel menu — в меню панели доступны такие действия, как View, Edit, Inspect и Remove.
5. Legend — изменяйте цвета рядов, ось Y и видимость рядов прямо из легенды.
6. Tooltips — просматривайте подсказки, чтобы получить больше информации о точках данных.

Меню панели

Чтобы открыть редактор панели, наведите курсор на правый верхний угол любой панели. Нажмите появившийся значок меню панели и выберите Edit.

Меню панели также даёт доступ к ряду действий. Если параметр доступен только в режиме просмотра или только в режиме редактирования, это указано:

• View: просмотреть панель в полноэкранном режиме. Открывает боковую панель просмотра панели и, если включено, показывает элементы управления для поддерживаемых визуализаций.
• Edit: открыть редактор панели, чтобы изменить параметры панели и визуализации.
• Share: поделиться панелью в виде ссылки, встраивания или снимка.
• Explore: открыть панель в Explore, где можно сосредоточиться на запросе.
• Inspect: открыть панель Inspect, где можно просмотреть данные панели, статистику, метаданные, JSON и запрос.
  • Data: открыть панель Inspect на вкладке Data.
  • Query: открыть панель Inspect на вкладке Query.
  • Panel JSON: открыть панель Inspect на вкладке JSON.
• Time settings: открывает панель Panel time settings, где можно задать параметры времени для конкретной панели. Публичный предварительный просмотр. Дополнительные сведения см. в разделе Настройки времени панели.
• Styles: только в режиме редактирования. Копирование и вставка стилей с одной панели на другую в пределах одного дашборда. Дополнительные сведения см. в разделе Копирование и вставка стилей панели.
• Assistant: только в режиме просмотра. Доступ к справочным возможностям Grafana Assistant. Этот параметр доступен только в Grafana Cloud.
• Metrics drilldown: открыть панель в функции Drilldown > Metrics для дальнейшего исследования. Дополнительные сведения см. в разделе Metrics drilldown.
• Extensions: только в режиме просмотра. Доступ к другим действиям, предоставляемым установленными приложениями, например к объявлению инцидента. Этот параметр доступен только в режиме просмотра и появляется только при наличии установленных плагинов-приложений, добавляющих расширение в меню панели.
• More: доступ к другим действиям с панелью.
  • Duplicate: только в режиме редактирования. Создать копию панели. Дублированные панели запрашивают данные отдельно от исходной панели. Вместо этого можно использовать специальный источник данных Dashboard, чтобы передавать одни и те же результаты запроса между панелями.
  • Copy: скопировать панель в буфер обмена.
  • New library panel: только в режиме редактирования. Создать панель, которую можно импортировать в другие дашборды.
  • New alert rule: открыть страницу настройки правила оповещения в разделе Alerting, где можно создать правило оповещения, управляемое Grafana, на основе запросов панели.
  • Hide/Show legend: скрыть или показать легенду панели.
  • Get help: отправить снимок или данные панели в службу технической поддержки Grafana Labs.
• Remove: только в режиме редактирования. Удалить панель с дашборда.

Элементы управления панелью в режиме просмотра

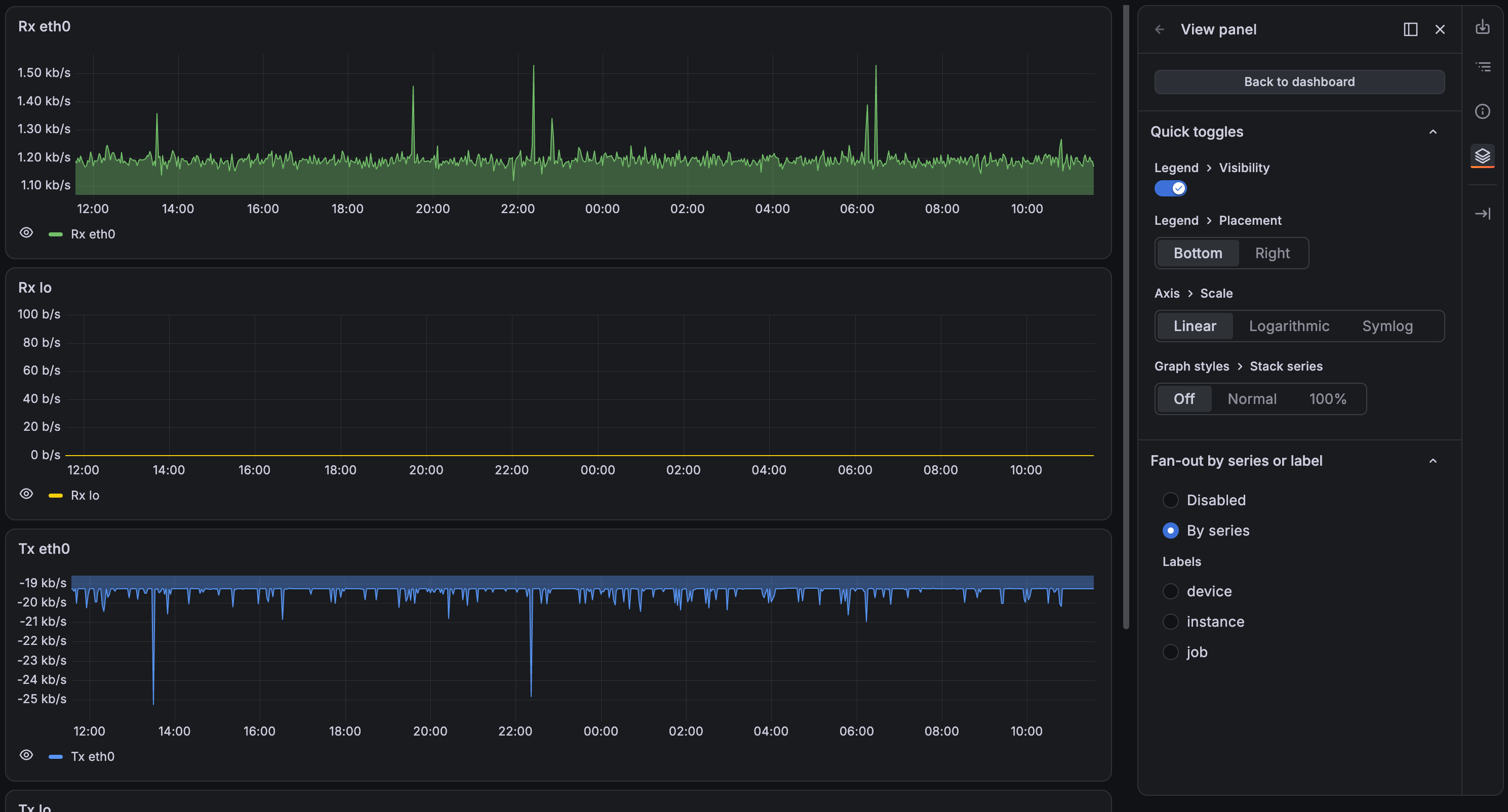

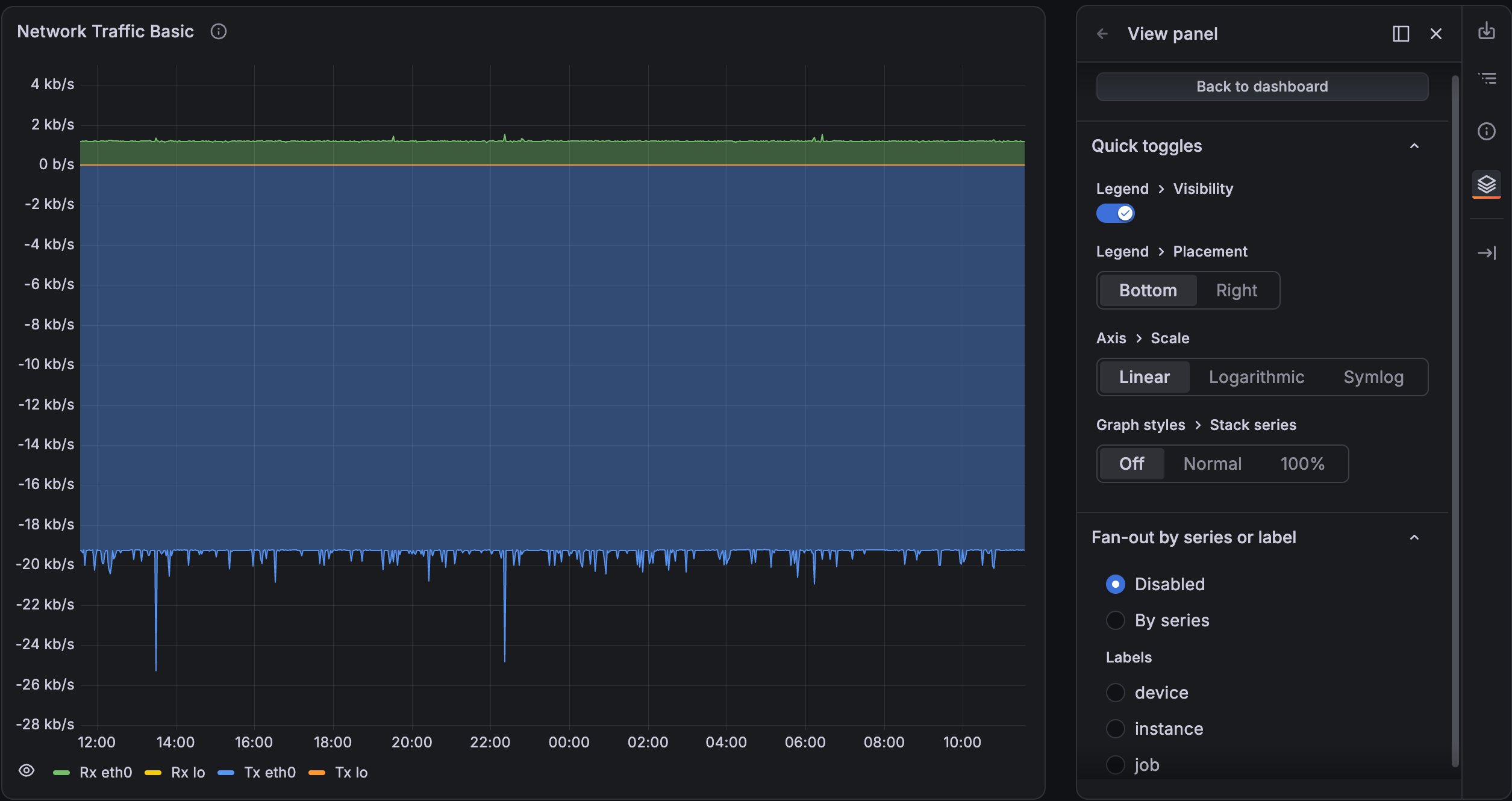

Когда вы открываете панель в полноэкранном режиме просмотра, Grafana показывает боковую панель View panel с элементами управления для настройки панели. Эти элементы управления упрощают просмотр конкретных данных и выявление закономерностей и взаимосвязей. Поскольку они доступны в режиме просмотра, для их использования не нужны права на редактирование, а внесённые изменения не затрагивают сохранённый дашборд.

Боковая панель содержит следующие элементы управления:

• Quick toggles: настройка общих параметров визуализации, таких как видимость легенды и базовые стили графика.
• Fan-out by series or label: разделение одного графика на несколько графиков по ряду или значению метки. Это полезно, когда на одном графике много рядов и нужно понять, у каких рядов или меток есть общая аномалия.

Fan-out по ряду или метке

Fan-out разделяет одну панель на несколько панелей, чтобы можно было сравнивать ряды или значения меток рядом друг с другом. Это полезно, когда на одном графике много рядов и нужно понять, у каких рядов или меток есть общая аномалия.

В разделе Fan-out by series or label выберите один из следующих вариантов:

Если в данных панели нет меток, Grafana показывает Data has no labels под Labels.

Когда вы выбираете режим fan-out, Grafana добавляет в URL дашборда параметр запроса fanout, чтобы вы могли поделиться разделённым представлением. При выходе из режима просмотра этот параметр удаляется.

Сочетания клавиш

В Grafana есть ряд сочетаний клавиш, специально предназначенных для панелей. Нажмите ? на клавиатуре, чтобы отобразить все сочетания клавиш, доступные в вашей версии Grafana.

Если навести курсор мыши на панель, можно использовать некоторые сочетания, действующие на эту панель.

• e: переключить режим редактирования панели
• v: переключить полноэкранный режим просмотра панели
• pu: скопировать ссылку для общего доступа к панели
• pe: поделиться встраиванием
• ps: поделиться снимком
• px: открыть панель в Explore
• pc: скопировать панель
• pv: вставить панель
• pd: дублировать панель
• i: инспектировать
• pl: скрыть или показать легенду
• pr: удалить панель

Настройки времени панели

Для управления диапазоном времени панели можно настроить следующие параметры:

Панорамирование и масштабирование диапазона времени панели

Вы можете перемещать диапазон времени панели влево и вправо, а также увеличивать и уменьшать его. Это, в свою очередь, изменяет диапазон времени дашборда.

Эта функция поддерживается для следующих визуализаций:

• Candlestick
• Heatmap
• State timeline
• Status history
• Time series

Увеличение

Нажмите и протяните по панели, чтобы увеличить конкретный диапазон времени.

Следующие записи экрана показывают это взаимодействие в визуализациях временного ряда и «японской свечи»:

Временной ряд

Японская свеча

Уменьшение

Дважды щёлкните в любом месте панели, чтобы уменьшить диапазон времени.

С каждым двойным щелчком диапазон удваивается, добавляя одинаковое время с каждой стороны. Например, если исходный диапазон времени с 9:00 до 9:59, то с каждым двойным щелчком диапазон изменяется так:

• Следующий диапазон: 8:30–10:29
• Следующий диапазон: 7:30–11:29

Следующие записи экрана демонстрируют предыдущий пример в визуализациях временного ряда и тепловой карты:

Временной ряд

Тепловая карта

Панорамирование

Нажмите и протяните область оси X панели, чтобы переместить диапазон времени.

Диапазон времени сдвигается на расстояние перетаскивания. Например, если исходный диапазон времени с 9:00 до 9:59 и вы протянете на 30 минут вправо, диапазон изменится на 9:30–10:29.

Следующие записи экрана показывают это взаимодействие в визуализации временного ряда:

Временной ряд

Добавление панели

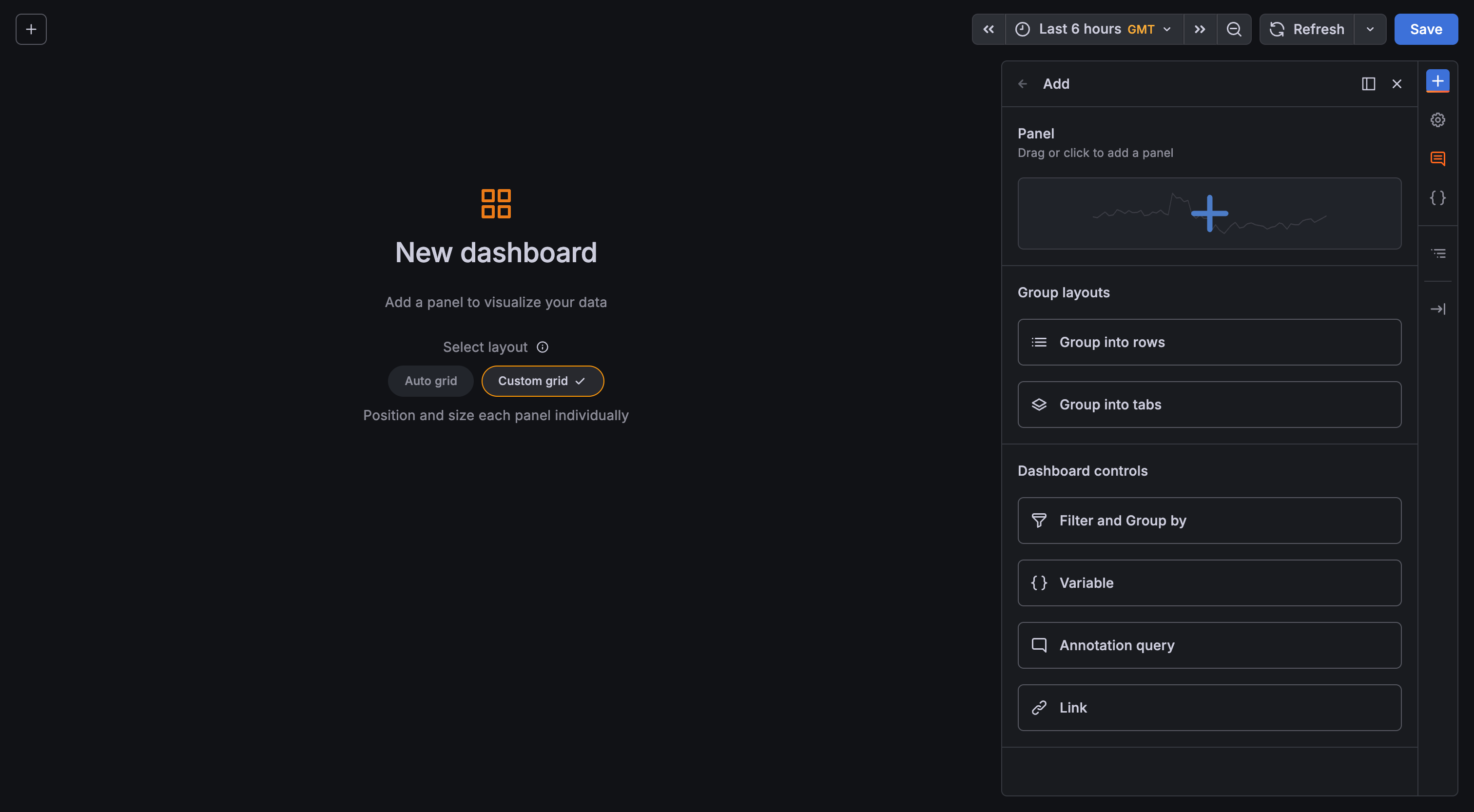

Чтобы добавить панель на пустой дашборд, нажмите панель или перетащите её на дашборд:

Чтобы добавить панель на существующий дашборд, выполните следующие шаги:

1. Нажмите Edit в правом верхнем углу дашборда.

2. Нажмите значок Add new element (синий плюс).

3. Нажмите панель или перетащите её на дашборд.

Настройка панели

Чтобы настроить панели, см. следующие подразделы:

• Настройка параметров панели
• Настройка стандартных параметров
• Настройка легенды
• Настройка подсказок
• Настройка ссылок на данные
• Настройка сопоставлений значений
• Настройка порогов
• Настройка переопределений полей
